Gebäude- und Leitungsdaten lassen sich als GIS-Datei (GeoJSON), CAD-Datei (DXF) oder Netzplan (PDF/PNG) exportieren, um sie direkt in GIS- und CAD-Software weiterzuverarbeiten oder als Planunterlage weiterzugeben.
| Export | Inhalte |
|---|---|
| GIS-Datei (GeoJSON) | GeoJSON-Datei zur Nutzung in GIS-Software, zum Beispiel QGIS oder ArcGIS (Beispieldatei) |
| CAD-Datei (DXF) | DXF-Datei zur Nutzung in CAD-Programmen, zum Beispiel AutoCAD (Beispieldatei) |
| Netzplan (PDF/PNG) | Netzplan als PDF oder Bilddatei für die Erstellung von Projektplänen oder Berichten (Beispieldatei) |

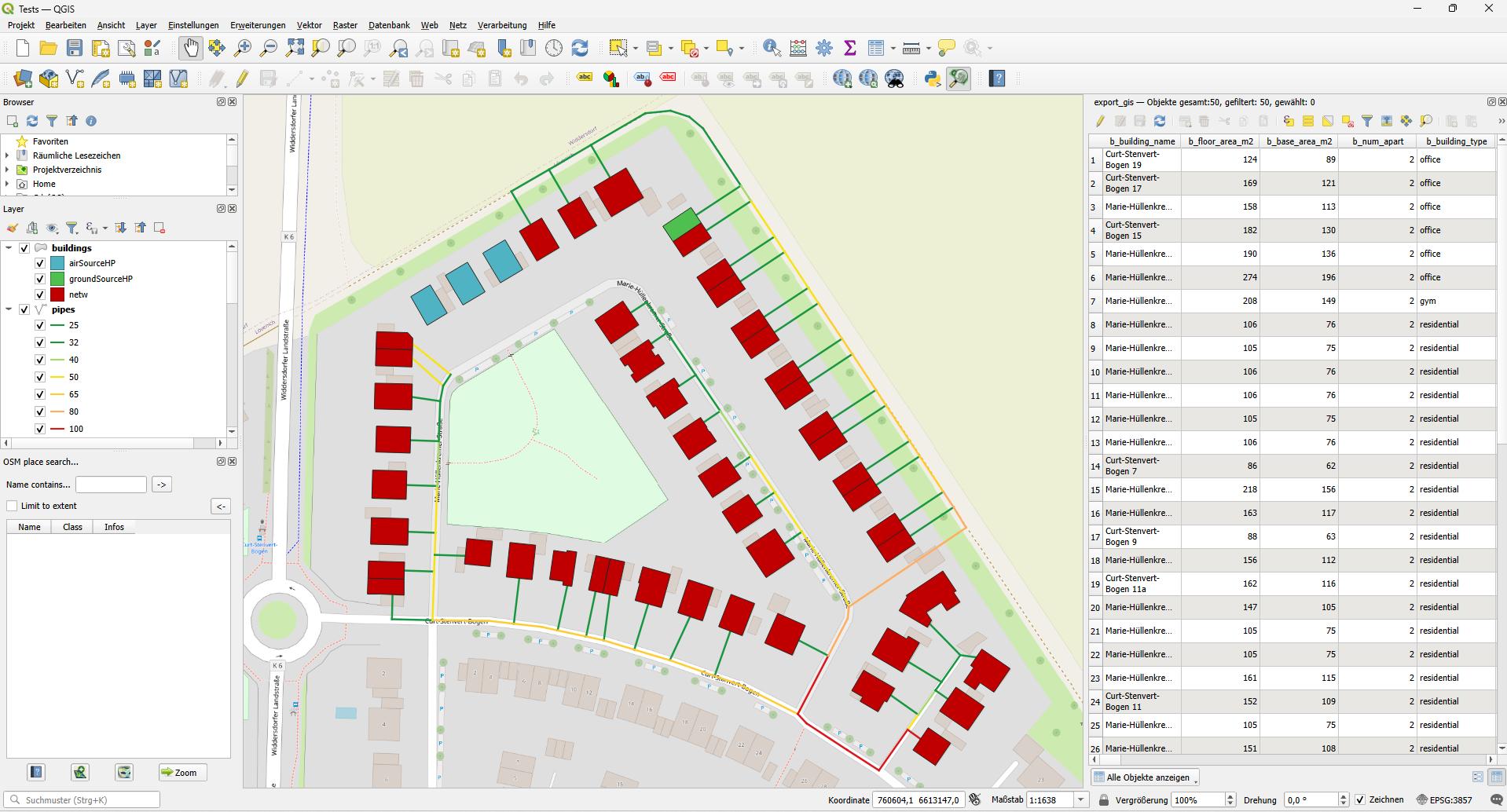

GIS-Datei (GeoJSON)
Der GeoJSON-Export enthält die Projektgeometrien georeferenziert in den Originalkoordinaten: Gebäude als Polygone, die Trassen des Wärmenetzes als Linien. Jedes Objekt führt die zentralen Attribute aus nPro in seinen Eigenschaften mit, bei Gebäuden unter anderem Gebäudetyp, Nutzfläche und Wärmebedarf, bei Trassen Nennweite, Länge und Auslegungsergebnisse. Die Datei kann ohne Konvertierung in QGIS, ArcGIS oder andere GIS-Software importiert und dort attributbasiert eingefärbt, gefiltert, mit weiteren Geodatensätzen verschnitten und für die Planung weiterverarbeitet werden.

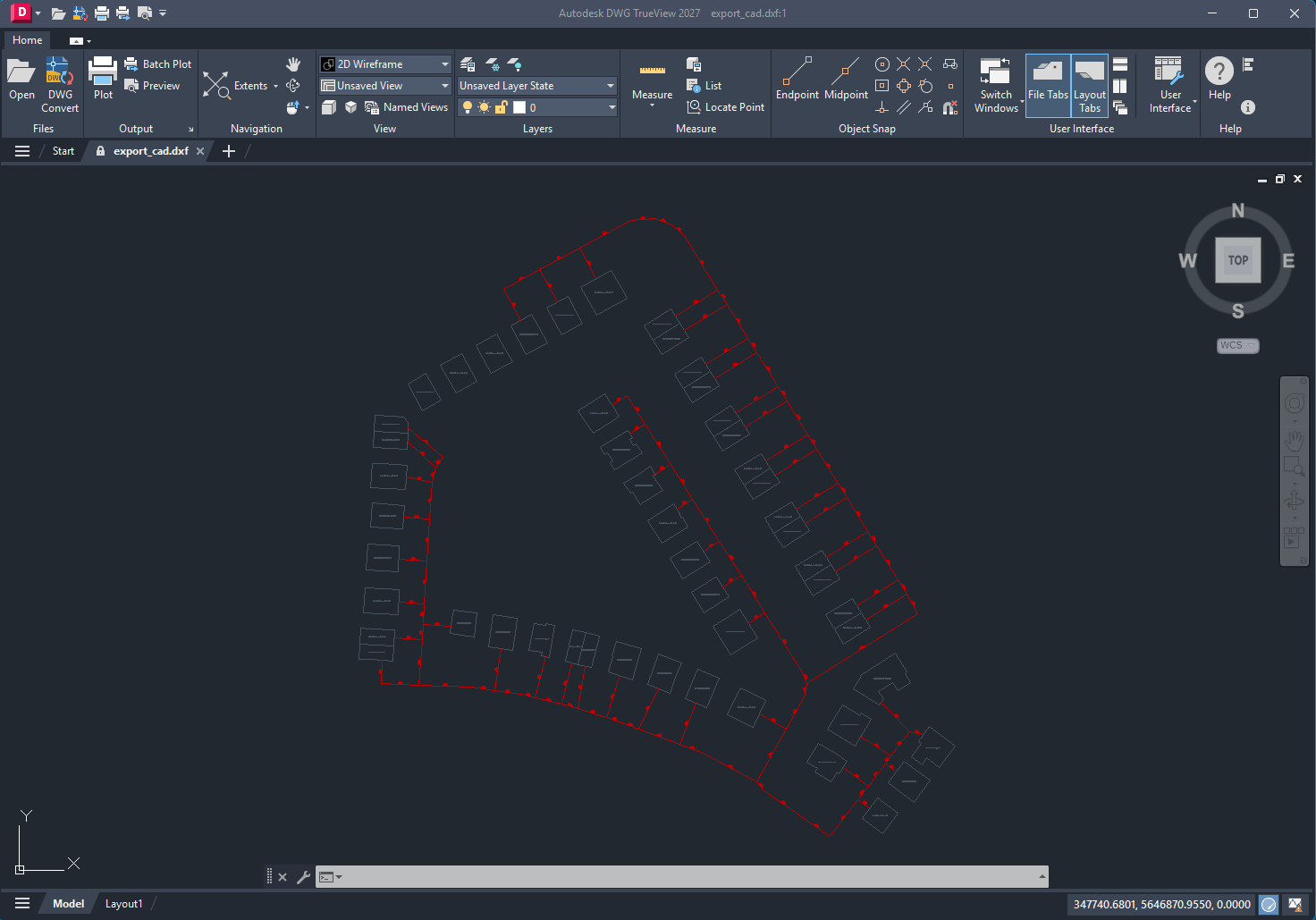

CAD-Datei (DXF)
Der DXF-Export gibt Gebäude und Trassenverlauf als maßstabsgetreue Zeichnung aus, beschriftet mit Nennweiten und Gebäudenamen. Das Format wird von AutoCAD und vergleichbaren Programmen unterstützt und eignet sich als Grundlage für die weitere Trassen- und Ausführungsplanung.
Netzplan (PDF/PNG)
Der Netzplan gibt die Kartendarstellung aus nPro als fertige Planunterlage aus, wahlweise als PDF oder als Bilddatei im PNG-Format. Papiergröße, Kartenhintergrund, Legende, Beschriftung und Schriftgröße lassen sich vor dem Export einstellen, sodass der Plan direkt zum jeweiligen Verwendungszweck passt. So entsteht ohne Nachbearbeitung eine Planunterlage für Berichte, Präsentationen, Antragsunterlagen oder den großformatigen Ausdruck.
