nPro-Gebäudeatlas™: Gebäudedaten für die Wärmenetzplanung

Was ist der nPro-Gebäudeatlas™?

Für die energetische Analyse eines Quartiers werden Informationen zu den vorhandenen Gebäuden benötigt. Dazu gehören beispielsweise die Gebäudegeometrie, die Gebäudehöhe, der Gebäudetyp, das Baujahr und die beheizte Nutzfläche.

Solche Informationen liegen häufig über verschiedene Datenquellen verteilt vor, besitzen unterschiedliche Datenformate oder müssen zunächst miteinander verknüpft werden. Der nPro-Gebäudeatlas führt geeignete Gebäudedaten zusammen, harmonisiert sie und stellt sie in einer einheitlichen Struktur direkt in nPro zur Verfügung.

In drei Schritten zur Datengrundlage

Der Abruf erfolgt direkt in nPro – ohne Umweg über externe GIS-Software, Datenbanken oder Formatkonvertierungen.

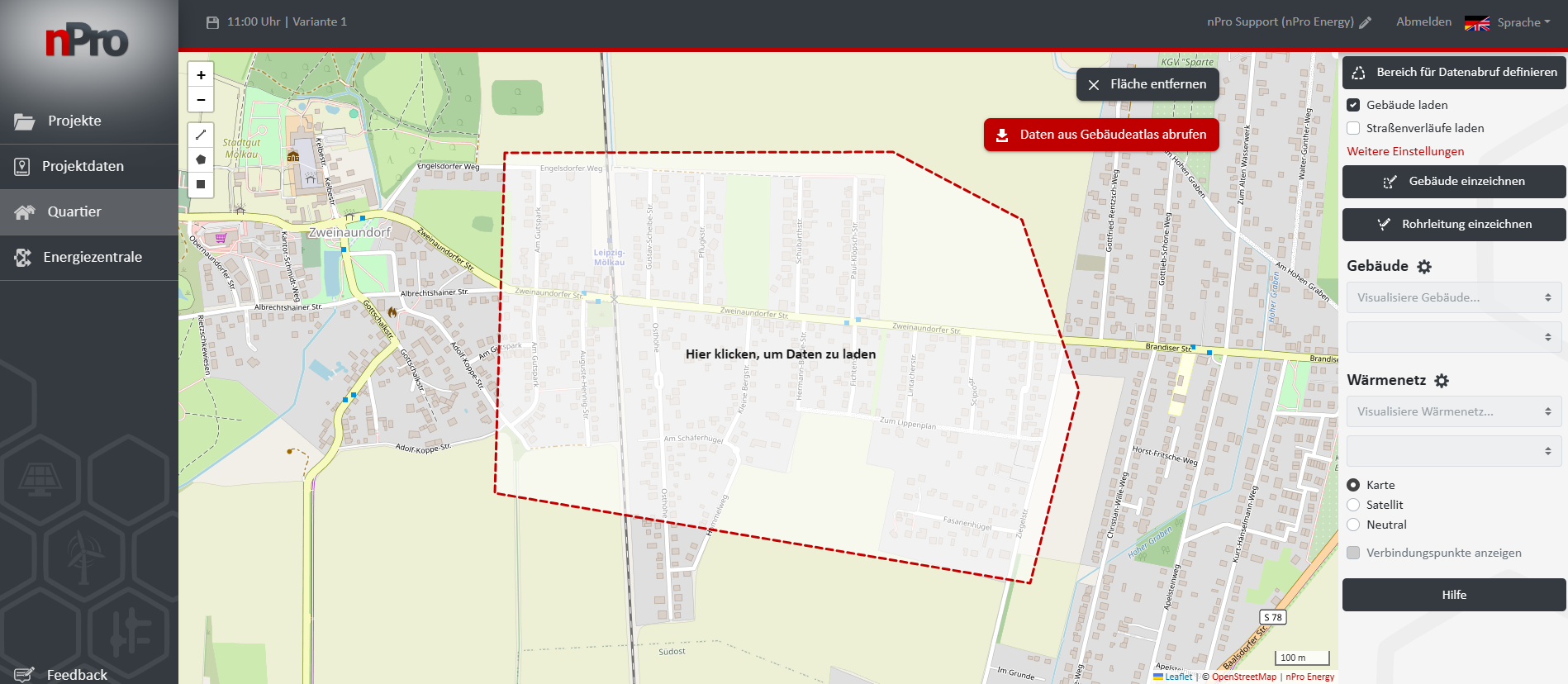

1. Gebiet auswählen: Das Untersuchungsgebiet wird in der Karte abgegrenzt. Alle darin liegenden Gebäude werden erfasst.
2. Daten abrufen: Für jedes Gebäude werden Geometrie, Typ, Baujahr, Nutzfläche und Wärmebedarf aus dem Gebäudeatlas übernommen und als Gebäudeliste in das Projekt geladen.
3. Prüfen und anpassen: Alle Werte sind im Projekt einsehbar und können gebäudescharf korrigiert, ergänzt oder durch eigene Erhebungs- und Verbrauchsdaten ersetzt werden.

Ein Quartier mit mehreren hundert Gebäuden ist damit in wenigen Minuten aufgebaut – eine Datengrundlage, für die bislang Tage an GIS-Arbeit nötig waren.

Welche Gebäudedaten sind enthalten?

Der nPro-Gebäudeatlas liefert je Gebäude eine strukturierte und harmonisierte Attributliste. Die Klassifizierung von Gebäudetyp und Gebäude-Spezifikation erfolgt entsprechend der Systematik der nPro-Software, sodass die Daten ohne zusätzliche Mapping-Schritte weiterverarbeitet werden können.

• Die Klassifizierung erfolgt gemäß der in nPro verwendeten Gebäudetyp- und Spezifikationslogik.

Abhängig von Region, verfügbarer Datengrundlage und einzelnem Gebäude sind nicht für jedes Gebäude sämtliche Merkmale verfügbar. Fehlende Informationen können – abhängig vom jeweiligen Merkmal – aus geometrischen Zusammenhängen, statistischen Daten oder Gebäudetypologien abgeleitet werden. Die bereitgestellten Werte lassen sich anschließend im Projekt prüfen und individuell anpassen.

Wie belastbar sind die Daten?

Automatisch bereitgestellte Gebäudedaten sind nur dann ein Gewinn, wenn die daraus berechneten Wärmebedarfe belastbar sind. Wir haben den nPro-Gebäudeatlas deshalb in sieben Untersuchungsgebieten – von der dicht bebauten Innenstadt bis zur ländlichen Streusiedlung – mit dem amtlichen Wärmebedarfsmodell des LANUV NRW verglichen. Die mittlere absolute Abweichung des Gesamtwärmebedarfs liegt bei 5,3 %, in fünf von sieben Gebieten bleibt sie unter 7 %. Für Gebietsbilanzen, Wärmedichten und die Vorprüfung von Wärmenetzgebieten ist das eine tragfähige Grundlage; für einzelne Gebäude bleibt eine Prüfung der Werte sinnvoll. Alle Ergebnisse, auch die Abweichungen, finden Sie auf der Seite zur Validierung des nPro-Gebäudeatlas.

Aus welchen Quellen stammen die Daten?

Der nPro-Gebäudeatlas kombiniert verschiedene öffentliche, amtliche Datenquellen. Dazu gehören – abhängig von der jeweiligen Region und Datenverfügbarkeit – insbesondere:

• amtliche 3D-Gebäudemodelle und Gebäudekoordinaten der Bundesländer,
• Daten aus der Gebäude- und Wohnungszählung des Zensus 2022,
• Gebäude-, Adress- und Geometriedaten aus OpenStreetMap,
• regionale oder landesspezifische Wärmekataster,
• weitere öffentlich verfügbare Geo- und Statistikdaten.

Die Datenquellen unterscheiden sich unter anderem hinsichtlich ihrer räumlichen Auflösung, ihres Erhebungszeitpunkts und der enthaltenen Gebäudemerkmale. Deshalb werden die Daten vor der Verwendung technisch aufbereitet, vereinheitlicht und – soweit möglich – gebäudescharf zusammengeführt.

Typische Anwendungsbereiche

Der nPro-Gebäudeatlas unterstützt insbesondere die frühe Projektphase, in der für größere Gebiete schnell eine einheitliche Datengrundlage benötigt wird.

• Erstellung von Quartiers- und Gebäudemodellen
• Abschätzung des Wärme- und Kältebedarfs von Gebäuden
• Machbarkeitsstudien & Transformationspläne für Wärmenetze
• Untersuchung potenzieller Wärmenetzgebiete
• Vergleich zentraler und dezentraler Versorgungslösungen

Wie erhalte ich Zugang zum Gebäudeatlas?

Der nPro-Gebäudeatlas ist Bestandteil der nPro Plus-Lizenz. Er steht damit allen Plus-Nutzern ohne zusätzliche Kosten zur Verfügung: Gebäudedaten werden direkt in nPro abgerufen und stehen sofort für die weitere Projektbearbeitung bereit.

Die Nutzung erfolgt als Flatrate – es lassen sich Gebäudedaten für beliebig viele Gebiete abrufen, ohne Begrenzung der Anzahl an Projekten oder Gebäuden. Vorausgesetzt ist eine projektübliche Nutzung im Rahmen der Planungsarbeit; ein systematischer Massenabruf von Daten außerhalb konkreter Projekte ist nicht gestattet.

Wie werden die Gebäudedaten ermittelt?

Für jedes Merkmal wird die jeweils geeignete verfügbare Datenquelle verwendet. Falls ein Wert nicht direkt vorliegt, kann er aus anderen Gebäudeeigenschaften abgeleitet werden.

Lizenzen und Datenstände

Die Gebäudedaten basieren auf der Kombination mehrerer amtlicher und offener Datenquellen (je nach Bundesland unterschiedlich). Diese werden in einem einheitlichen Datenmodell zusammengeführt und harmonisiert, um eine konsistente und belastbare Datengrundlage zu gewährleisten.

Hinweise zur Genauigkeit und Eignung der Daten

Die gelieferten Werte – insbesondere die Wärmebedarfe – basieren auf verfügbaren amtlichen und offenen Datenquellen sowie einer methodischen Aufbereitung und Harmonisierung. Abdeckung, Aktualität und Detailgrad können je nach Region unterschiedlich sein. Die Daten sind als Planungs- und Analysegrundlage gedacht und ersetzen keine gebäudescharfe Bestandsaufnahme vor Ort. Seitens nPro wird keine Gewähr für die Richtigkeit, Vollständigkeit oder Eignung der Daten für bestimmte Zwecke übernommen. Nutzer sollten die Daten kritisch prüfen und ggf. durch eigene Erhebungen ergänzen.
