nPro bietet an zahlreichen Stellen Excel-Exporte, mit denen sich Eingabe- und Ergebnisdaten bequem weiterverarbeiten lassen.
| Export | Inhalte |
|---|---|
| Gebäudedetails | Gebäudeparameter eines einzelnen Gebäudes (Beispiel) |
| Gebäudeliste | Liste aller Gebäude des Wärmenetzes, Eingabe- und Ergebnisparameter, Zusammenfassung der Bedarfe je Gebäudetyp (Beispiel) |
| Trassenliste | Liste aller Trassen des Wärmenetzes, Eingabe- und Ergebnisparameter, Zusammenfassung je Rohrdurchmesser (Beispiel) |
| Formteilliste | Auflistung aller Formteile des Wärmenetzes (Grundlage: Netztypologie, Rohrtyp) (Beispiel) |
| Lastprofile | Lastprofile in monatlicher und stündlicher Auflösung, Übersicht des Wärme-, Kälte- und Strombedarfs des Quartiers, Zusammenfassung der Bedarfe je Gebäude (auch als CSV, TXT und Modelica-TXT verfügbar) (Beispiel) |
| Temperaturprofile und Wärmeverluste | Temperaturprofile (Vorlauf, Rücklauf, Boden) und Wärmeverluste von Wärmenetzen in stündlicher Auflösung (Beispiel) |
| Energiezentrale (Erzeuger) | Energieerzeugung je Anlage in stündlicher Auflösung (Beispiel) |
| Wetterdaten | Wetterdaten des Standorts in stündlicher Auflösung (Beispiel) |
| Ergebnisse | Erzeuger, Wirtschaftlichkeit, Variantenvergleich (Beispiel) |

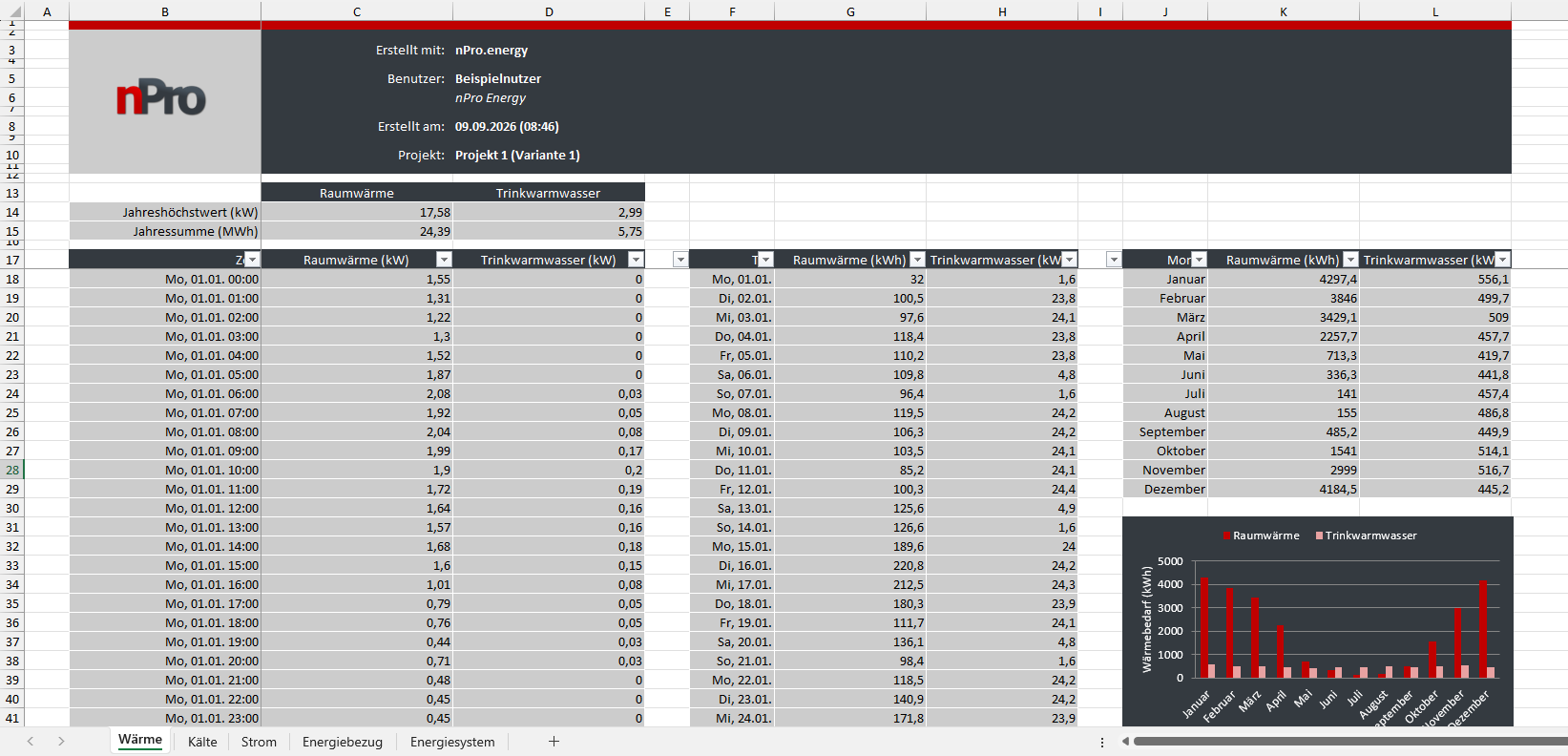

Gebäudedetails
Der Export enthält sämtliche Bedarfsprofile eines einzelnen Gebäudes, aufgeteilt auf die Tabellenblätter Wärme, Kälte, Strom, Energiebezug und Energiesystem. Jedes Blatt zeigt die Profile in stündlicher, täglicher und monatlicher Auflösung nebeneinander, ergänzt um Jahressumme und Jahreshöchstwert. So lassen sich Raumwärme, Trinkwarmwasser, Klimatisierung, Nutzerstrom und Elektromobilität sowie der tatsächliche Bezug aus dem Wärmenetz für jedes Gebäude einzeln nachvollziehen. (Beispiel)

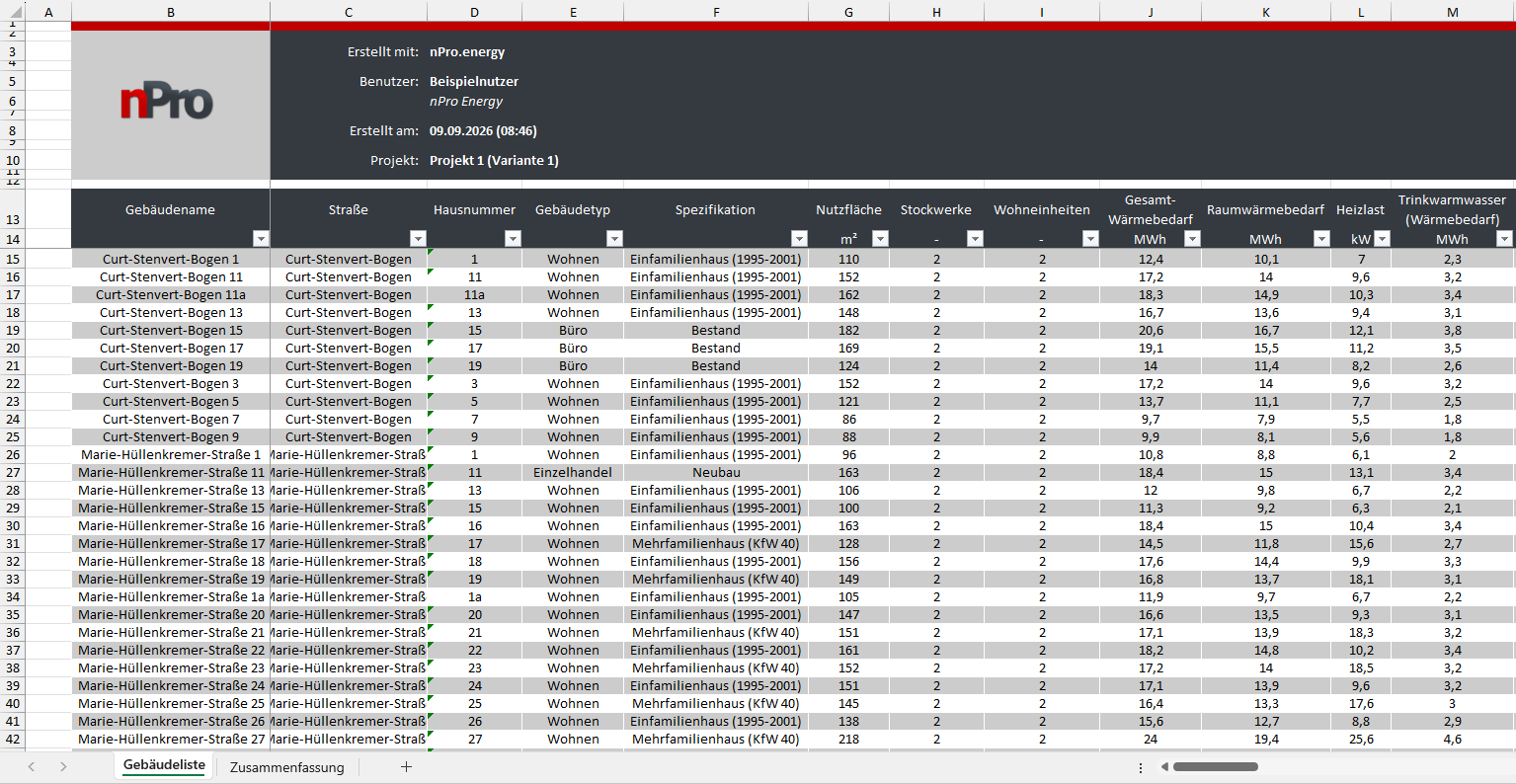

Gebäudeliste
Die Gebäudeliste fasst alle Gebäude des Quartiers in einer Tabelle zusammen und enthält je Gebäude sowohl die Eingabeparameter (Adresse, Gebäudetyp, Nutzfläche, Temperaturniveaus, Erzeuger, Speicher) als auch die Ergebnisse der Berechnung (Bedarfe, Spitzenlasten, Wärmebezug, Jahresarbeitszahlen). Ein zweites Tabellenblatt aggregiert die Bedarfe nach Gebäudetyp und liefert damit einen schnellen Überblick über die Struktur des Versorgungsgebiets. (Beispiel)

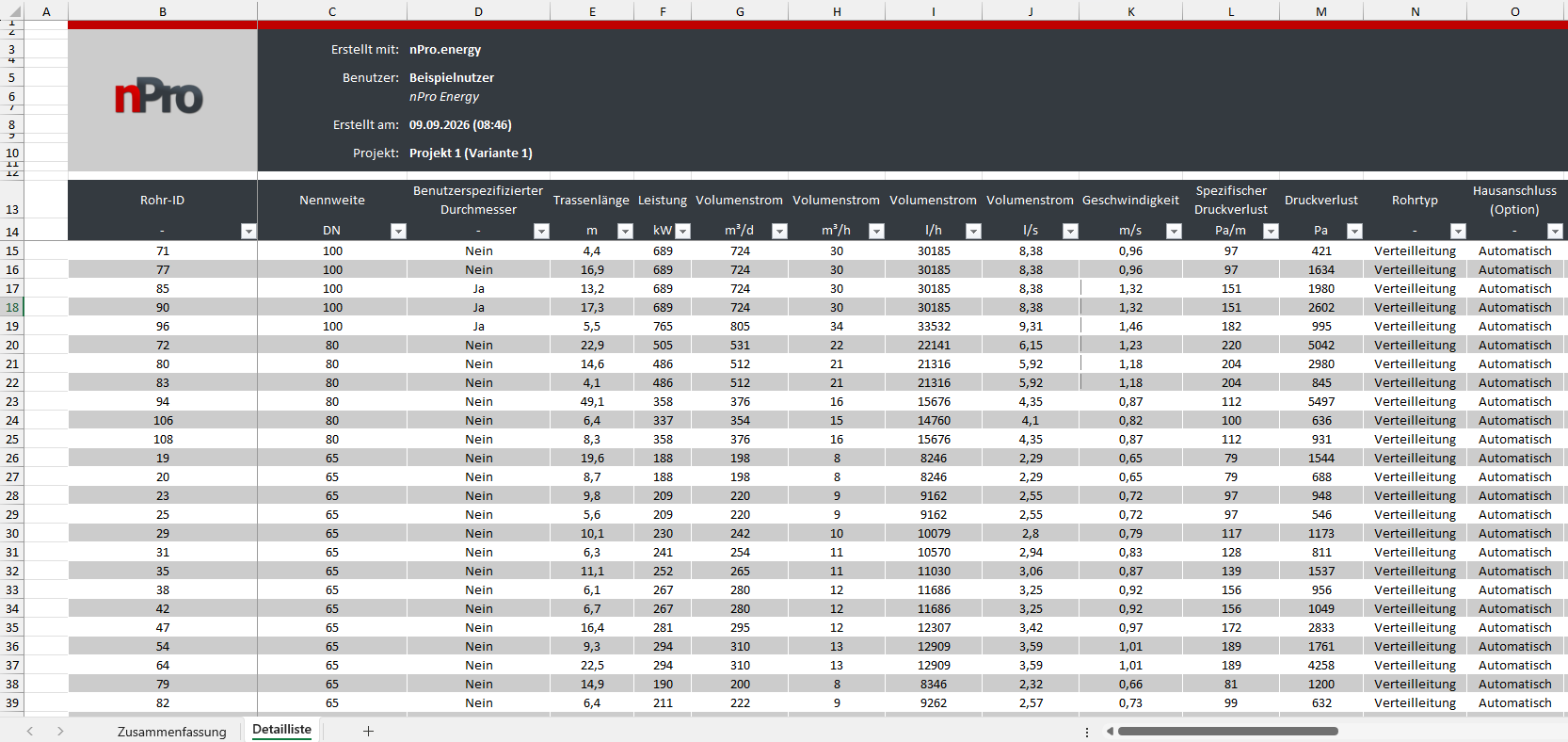

Trassenliste
Die Trassenliste dokumentiert das Wärmenetz auf zwei Ebenen: Eine Zusammenfassung je Nennweite bündelt Trassenlängen, Wärmeverluste, Druckverluste, Wasservolumen sowie Rohr- und Verlegekosten. Die Detailliste ergänzt für jeden einzelnen Rohrabschnitt die vollständigen Auslegungs- und Simulationsergebnisse, darunter Volumenstrom, Strömungsgeschwindigkeit, Auslastung, Leistungsreserve, Wärmeliniendichte und Druckniveaus in Vor- und Rücklauf. (Beispiel)

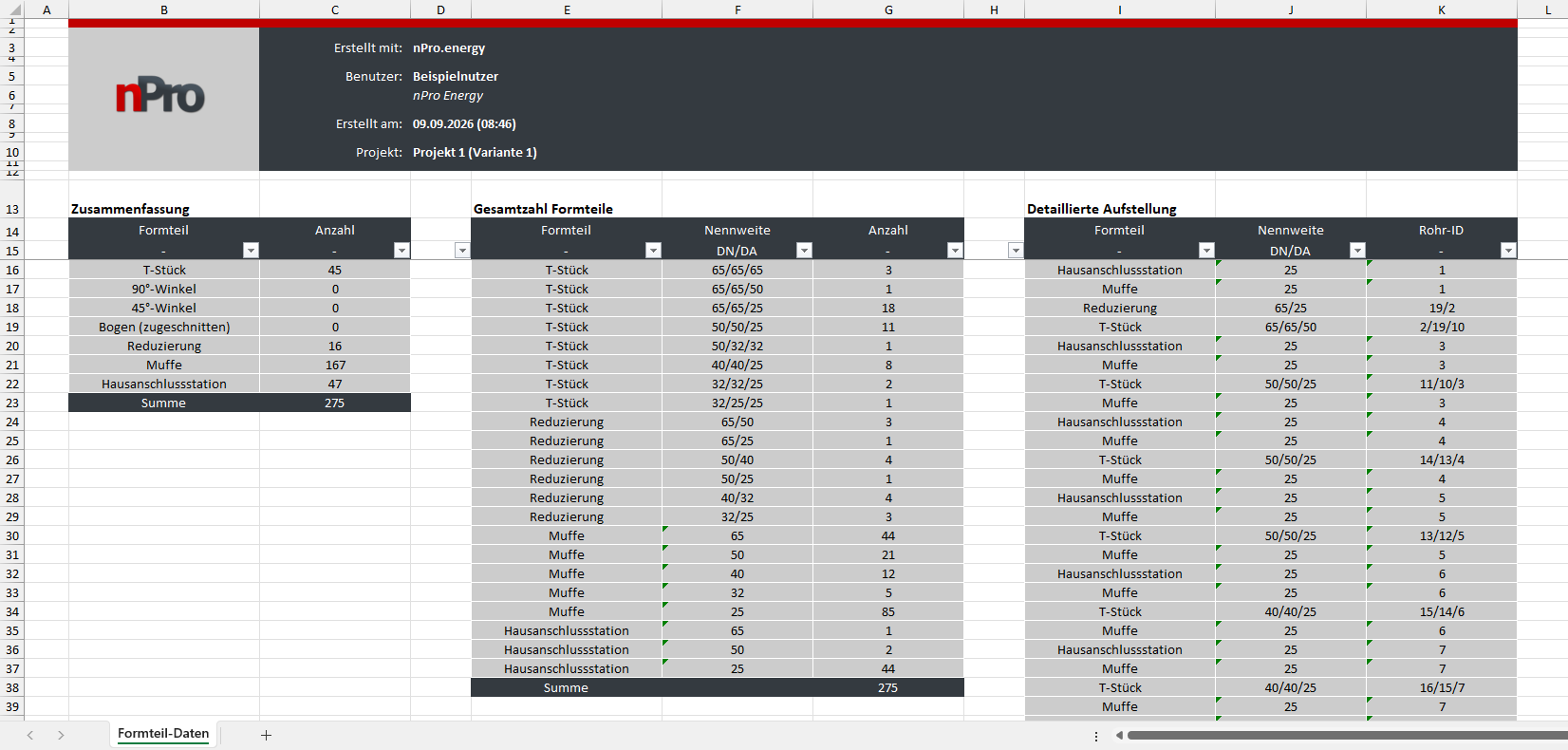

Formteilliste
Die Formteilliste leitet aus Netztypologie und Rohrtyp alle benötigten Formteile ab, von T-Stücken über Reduzierungen und Muffen bis zu den Hausanschlussstationen. Neben der Gesamtzahl je Formteiltyp enthält der Export eine Aufstellung nach Nennweiten sowie eine Detailliste mit Zuordnung zur jeweiligen Rohr-ID. (Beispiel)

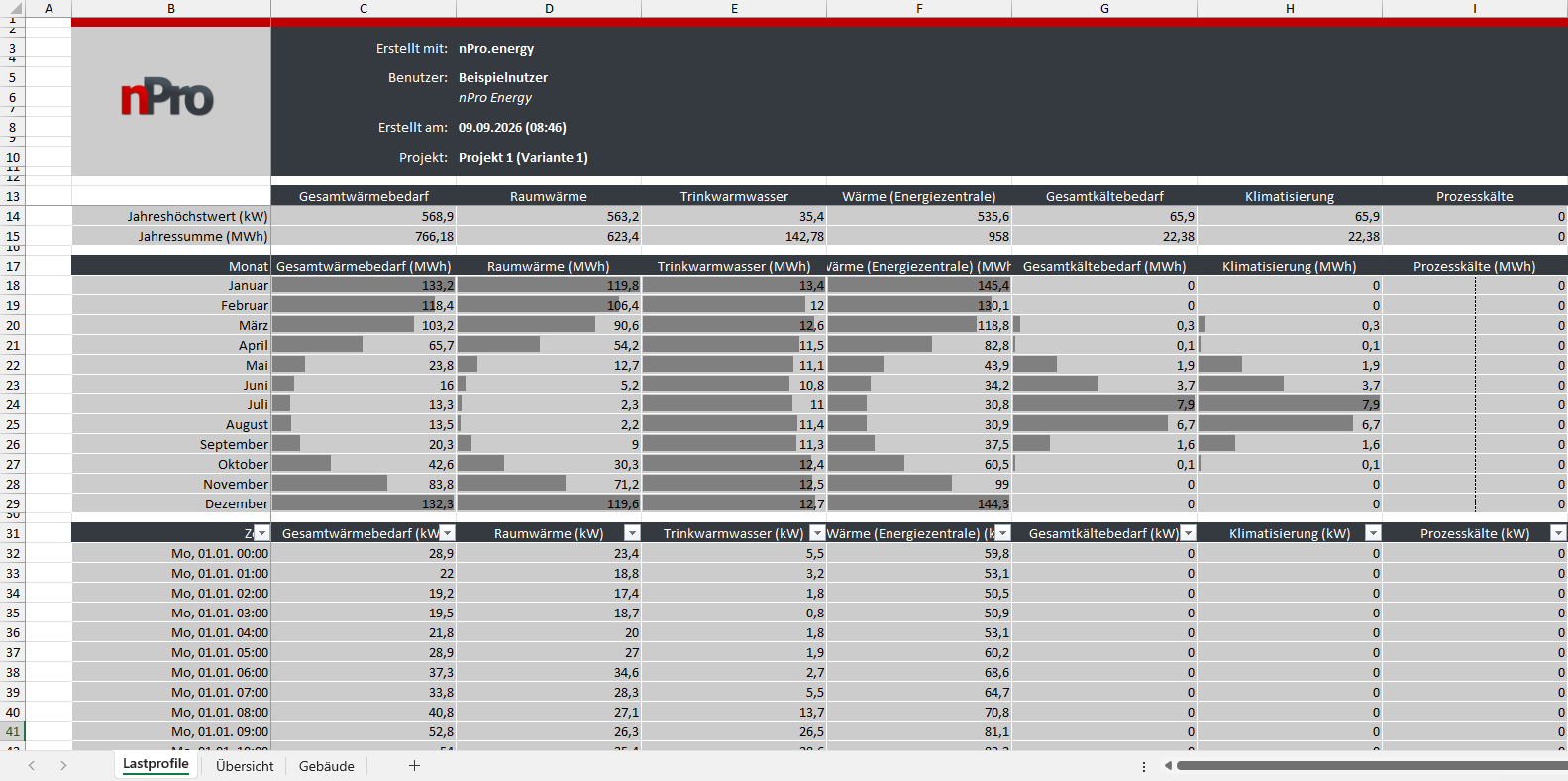

Lastprofile
Der Export enthält die Lastprofile des gesamten Quartiers in stündlicher und monatlicher Auflösung, einschließlich Wärme-, Kälte- und Strombedarf, Einspeisung an der Energiezentrale, Betriebsstrom, Pumparbeit und Lufttemperatur. Ein Übersichtsblatt fasst Jahressummen und Spitzenlasten zusammen, ein weiteres schlüsselt die Bedarfe je Gebäude inklusive flächenspezifischer Kennwerte auf. Die Profile stehen zusätzlich als CSV, TXT und Modelica-TXT zur Verfügung und lassen sich so direkt in eigene Simulationsmodelle übernehmen. (Beispiel)

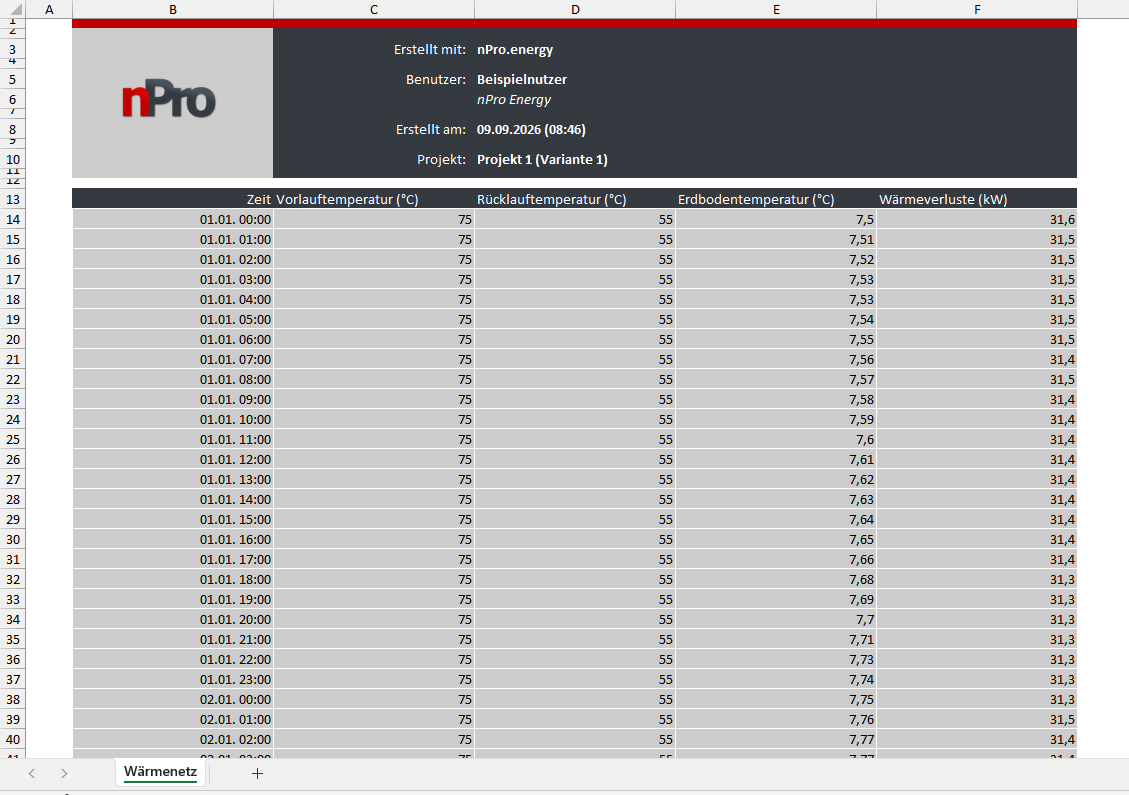

Temperaturprofile und Wärmeverluste
Für jede der 8.760 Stunden des Jahres werden Vorlauf-, Rücklauf- und Erdbodentemperatur sowie die resultierenden Wärmeverluste des Netzes ausgegeben. Der Export eignet sich damit für die Bewertung von Temperaturabsenkungen, den Vergleich von Netztypologien und die Analyse saisonaler Verlustanteile. (Beispiel)

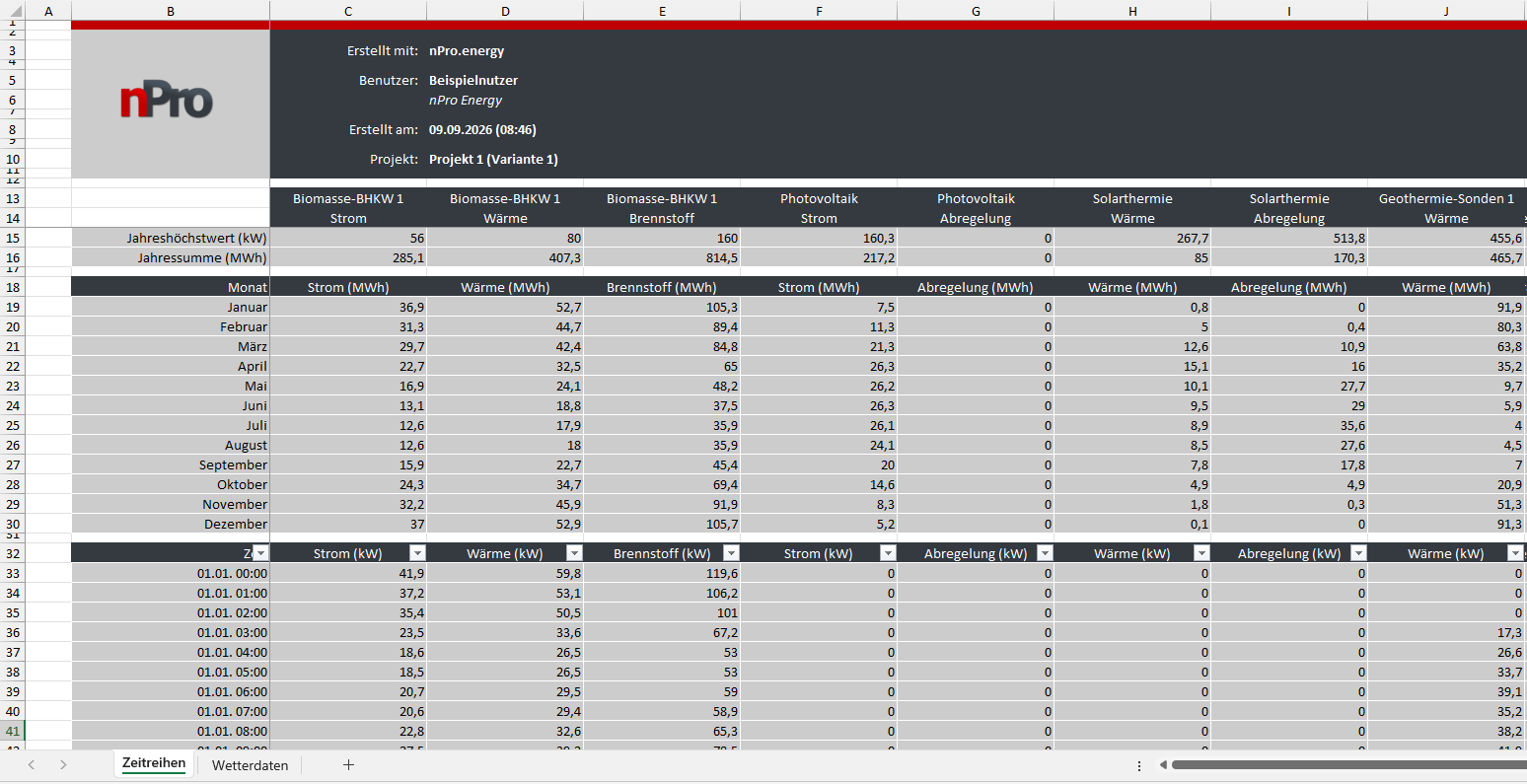

Energiezentrale (Erzeuger) und Wetterdaten
Dieser Export gibt die Energieerzeugung für jede Anlage der Energiezentrale einzeln aus, getrennt nach Strom, Wärme, Kälte, Brennstoffeinsatz, Abregelung und Sondenregeneration. Die Werte liegen stündlich und monatlich vor, ergänzt um Jahressummen und Jahreshöchstwerte je Anlage. Damit lassen sich Betriebsweise, Deckungsanteile und Volllaststunden der einzelnen Technologien im Detail auswerten. Die am Projektstandort verwendeten Wetterdaten werden in stündlicher Auflösung ausgegeben, darunter Lufttemperatur, Windgeschwindigkeit, Globalstrahlung, direkte Normalstrahlung und horizontale Infrarotstrahlung. Der Export macht die Randbedingungen der Simulation transparent und lässt sich für eigene Berechnungen weiterverwenden. (Beispiel)
Ergebnisse
Der Ergebnisexport bündelt die zentralen Kennzahlen des Projekts: Energiebezug und Einspeisung, CO₂-Emissionen und Primärenergie, die Auslegung jeder Technologie der Energiezentrale sowie die vollständige Wirtschaftlichkeitsrechnung mit Kapitalwert, Amortisationsdauer, internem Zinsfuß, Förderquoten und Wärmegestehungskosten. Alle Größen werden zusätzlich als direkter Variantenvergleich in gegenüberstellenden Spalten ausgegeben, ergänzt um Detailkennwerte wie Autarkiegrad und Eigenverbrauchsquote. (Beispiel)
